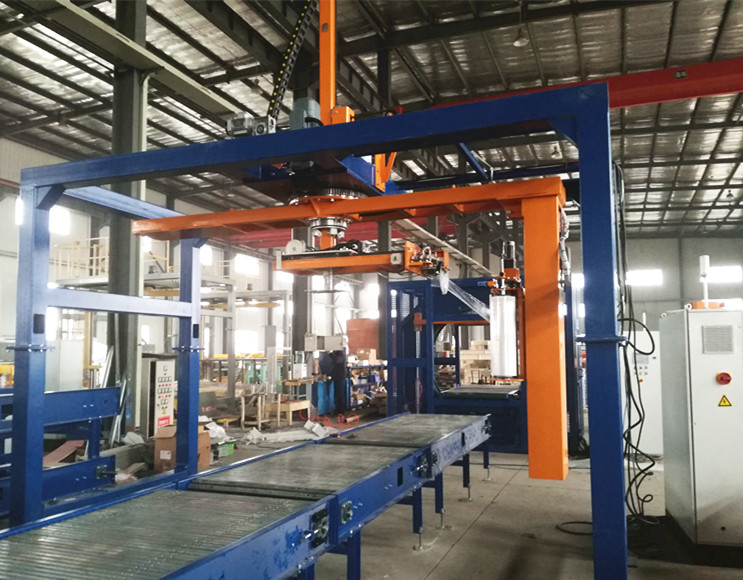

Envoltura estirable giratoria de brazo para papel corrugado

La envoltura elástica rotativa de brazo para papel corrugado tiene una unidad de corte y sujeción de película en la parte superior de la paleta. La unidad de corte presionó hacia abajo sobre la paleta como unidad de prensa superior para sostener la paleta al envolver.


Esta es la mejor opción para palets con cartón ondulado. El envoltorio se puede colocar en la parte superior de la paleta, dejando la parte inferior no envuelta para ahorrar tiempo y costos.


El envoltorio es a prueba de polvo, a prueba de humedad, menos costo de embalaje, mejora la eficiencia del embalaje y reduce la pérdida de productos en el transporte.

  Contacta ahora
Detalles de producto

La envoltura elástica rotativa del brazo desde la parte superior es buena para el papel corrugado. La envoltura tiene una unidad de corte de película y abrazadera en la parte superior de la paleta. La unidad de corte presionó hacia abajo sobre la paleta como unidad de prensa superior para sostener la paleta al envolver.

Esta es la mejor opción para palets con cartón ondulado. El envoltorio se puede colocar en la parte superior de la paleta, dejando la parte inferior no envuelta para ahorrar tiempo y costos.

El envoltorio es a prueba de polvo, a prueba de humedad, menos costo de embalaje, mejora la eficiencia del embalaje y reduce la pérdida de productos en el transporte.

Datos tecnológicos:

Tamaño máximo de carga (mm)

1200mm × 1200mm × 2000mm

Altura del transportador

600 mm

Eficiencia de embalaje

0-40 cargas / hora

Velocidad del brazo giratorio

0-15rpm

Fuente de alimentación

Acerca de 2 KW  380V 50HZ 3Phase

Capacidad de carga máxima

Capacidad del transportador, a ser proporcionada por el cliente

Requisito de envoltura

Envoltura inferior a partir de 100 mm

Ambiente de trabajo

Interior, temperatura normal


Material de envoltura:

Wrapping material



Película de envoltura elástica:           Tamaño del núcleo: 3 ''

Ancho de la película:                    500 mm

Diámetro:                     máx. 240 mm

Espesor:                     14-35μm

Un rollo de película estirable que se suministrará junto con la máquina para la ejecución de prueba

Utilidad:

Aire comprimido

Presión:            0.5-0.7 MPa

Punto de rocío:          +2-+10°C  (7bar, +2-+10°C)

Filtro:              40 μm

Calidad del aire:         aire  libre de aceite y agua

Consumo de aire:    1000ml/min

Fuente de alimentación:       380V (+/- 10%)/3phase/50Hz (+/- 1Hz)

Potencia instalada:      ≈2kw

Alcance de la oferta

Conjunto de bastidor principal de                                       la máquina 1

Marco tipo pórtico, hecho de tubo de acero cuadrado, material: acero Q235

La base del motor de accionamiento está instalada en el bastidor

El brazo giratorio se fija en el bastidor que conecta con el cojinete de giro

Tamaño del marco: (a confirmar mediante dibujo)

Dispositivo de accionamiento para brazo                                 giratorio 1juego

Motor de control de frecuencia con freno, Potencia nominal: 1.1KW

Velocidad del brazo giratorio: n = 15rpm (motor de frecuencia con freno)

Dos límites de posición equipados en dos extremos del brazo giratorio

Carro de filmación                                              1set

Carro de película preelrástico tipo puerta abierta, relación de estiramiento 250% (1m a 3.5m)

Conducción de elevación de carros de película: conducción por cadena, buena estabilidad y alta fiabilidad

Reductor de conducción: reductor de engranajes de tornillo sin fin

Potencia del motor: 0.37kw

Dispositivo de entrega de carro de                                 película 1juego

El interruptor fotoeléctrico está instalado en el carro de película, detecta automáticamente la altura de la paleta

Motor de accionamiento: motor de CA, velocidad ajustable

Potencia nominal del motor de conducción de entrega de película: 0.37KW, marca china

Mecanismo de seguimiento de la entrega de películas

La entrega de la película sigue la rotación del brazo giratorio, el interruptor de proximidad controla el arranque / parada del motor de entrega de la película para seguir el brazo giratorio

Dispositivo de alimentación y corte automático de                           película 1juego

Cuando termine el envoltorio elástico, la película se cortará y se sujetará automáticamente.

Corte de fusión en caliente de película: cable calefactor eléctrico para cortar la película.

Después de cortar la película, el sellador caliente sellará la cola de la película automáticamente para garantizar que no salga la cola de la película.

Sistema de control                                    neumático 1juego

Fuente de aire requerida: el usuario final suministrará el aire comprimido a la entrada de la válvula de frenado.

El cilindro neumático se controla mediante caja de control.

Sistema de control                                      eléctrico 1set

Sistema de control PLC para controlar los ciclos de envoltura y el tiempo de envoltura superior.

El parámetro de funcionamiento se puede configurar en la pantalla táctil, más conveniente para la operación.

Photo eye detectará la altura del palet automáticamente.

Conducción de rodamientos giratorios, posicionamiento de alta precisión.

La velocidad de conducción del brazo giratorio, la elevación del carro de película son ajustables individualmente, la velocidad de entrega de la película también es ajustable, alarma equipada para la rotura de la película.

La máquina está equipada con luz de advertencia.
